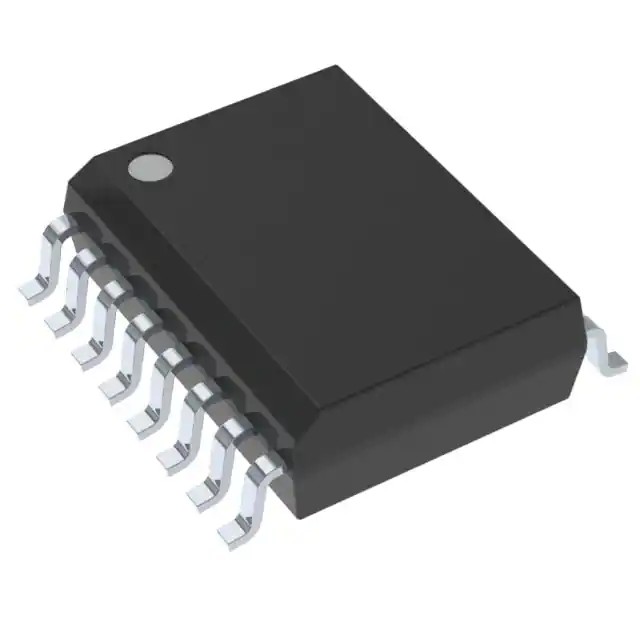

SN74LVC4245ADWR οκταδικός πομποδέκτης λεωφορείων

SN74LVC4245ADWR/οκταδικό λεωφορείο Trncvr & 3.3-5V w/3-ST Otpt πομποδεκτών λεωφορείων

Αυτός ο οκτάμπιτος (οκταδικός) noninverting πομποδέκτης λεωφορείων περιέχει δύο χωριστές ράγες ανεφοδιασμού Ο λιμένας Β έχει VCCB, το οποίο τίθεται σε 3,3 Β, και ο λιμένας Α έχει VCCA, το οποίο τίθεται σε 5 V. Αυτό επιτρέπει τη μετάφραση από ένα 3,3-β σε ένα περιβάλλον 5-β, και αντίστροφα.

Η συσκευή SN74LVC4245A σχεδιάζεται για την ασύγχρονη επικοινωνία μεταξύ των λεωφορείων στοιχείων. Η συσκευή διαβιβάζει τα στοιχεία από το λεωφορείο Α στο λεωφορείο Β ή από το λεωφορείο Β στο λεωφορείο Α, ανάλογα με το επίπεδο λογικής στον κατεύθυνση-έλεγχο (DIR) που εισάγεται. Παραγωγή-επιτρέψτε (OE) εισαγμένος μπορεί να χρησιμοποιηθεί για να θέσει εκτός λειτουργίας τη συσκευή έτσι τα λεωφορεία είναι αποτελεσματικά απομονωμένα. Τα στοιχεία κυκλώματος ελέγχου (DIR, OE) τροφοδοτούνται από VCCA.

Το τερματικό συσκευών SN74LVC4245A επιτρέπει έξω στο σχεδιαστή για να μεταστρέψει σε ένα κανονικό όλος-3,3-β ή ένα όλος-5-β 20 την τελική συσκευή SN74LVC4245 χωρίς πίνακα relayout. Ο σχεδιαστής χρησιμοποιεί τις πορείες στοιχείων για τις καρφίτσες 2 – 11 και 14-23 της συσκευής SN74LVC4245A για να ευθυγραμμίσει με το συμβατικό “τερματικό 245 έξω.
