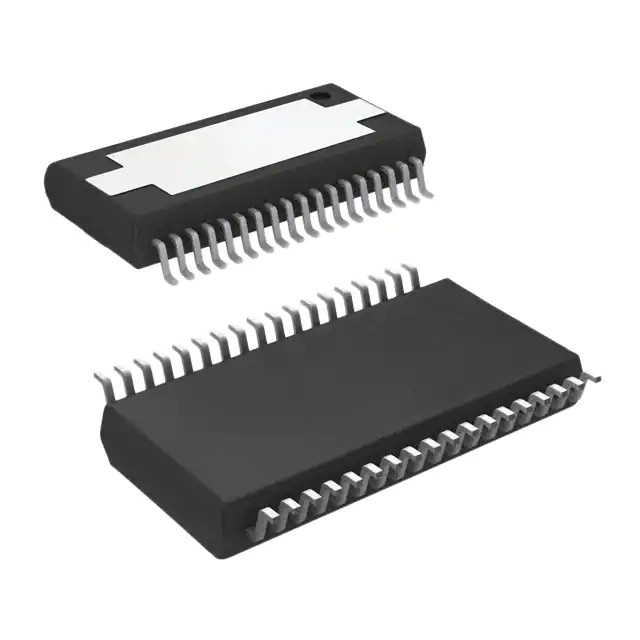

DRV8332DKDR/τριφασικός PWM οδηγός μηχανών ελεγκτών μηχανών/κινήσεων/ανάφλεξης & οδηγών
Χαρακτηριστικά γνωρίσματα
• Υψηλής απόδοσης στάδιο δύναμης (μέχρι 97%) Με χαμηλά MOSFETs RDS (επάνω) (80 mΩ TJ = 25°C)
• Λειτουργούσα τάση ανεφοδιασμού μέχρι 50 Β (ένα 70-απόλυτο μέγιστο)
• DRV8312 (μαξιλάρι δύναμης κάτω): μέχρι ένα 3,5-συνεχές ρεύμα φάσης (μια 6,5-αιχμή)
• DRV8332 (μαξιλάρι δύναμης επάνω): μέχρι ένα 8-συνεχές ρεύμα φάσης (μια 13-αιχμή)
• Ανεξάρτητος έλεγχος τριών φάσεων
• Λειτουργούσα συχνότητα PWM μέχρι το kHz 500
• Ολοκληρωμένα Self-Protection κυκλώματα συμπεριλαμβανομένου Undervoltage, Overtemperature, της υπερφόρτωσης, και του βραχυκυκλώματος
• Προγραμματίσημη προστασία ορίου κύκλος-από-κύκλων τρέχουσα
• Ανεξάρτητος ανεφοδιασμός και αλεσμένες καρφίτσες για κάθε μισή γέφυρα
• Ευφυές Drive πυλών και διαγώνια πρόληψη διεξαγωγής
• Καμία εξωτερική Snubber ή δίοδος Schottky δεν απαιτείται
| Ιδιότητες προϊόντων | Αξία ιδιοτήτων |
|---|---|
| Texas Instruments | |
| Κατηγορία προϊόντων: | Μηχανή/κίνηση/ελεγκτές & οδηγοί ανάφλεξης |
| RoHS: | Λεπτομέρειες |
| Ανεμιστήρας/ελεγκτές/οδηγοί μηχανών | |
| 3 φάση | |
| 0 Β σε 52,5 Β | |
| 8 Α | |
| 10.5 μΑ | |
| - 40 Γ | |
| + 85 Γ | |
| SMD/SMT | |
| Hssop-36 | |
| Εξέλικτρο | |
| Ταινία περικοπών | |
| MouseReel | |
| Εμπορικό σήμα: | Texas Instruments |
| Χαρακτηριστικά γνωρίσματα: | Ενσωματωμένα FET |
| Υγρασία ευαίσθητη: | Ναι |
| Αριθμός αποτελεσμάτων: | 3 παραγωγή |
| Λειτουργούσα συχνότητα: | kHz 500 |
| Τάση παραγωγής: | 3.3 Β |
| Τύπος προϊόντων: | Μηχανή/κίνηση/ελεγκτές & οδηγοί ανάφλεξης |
| RDS επάνω - αντίσταση αγωγός-πηγής: | 220 mOhms |
| Σειρά: |
DRV8332 |
| Ποσότητα πακέτων εργοστασίων: | 500 |
| Υποκατηγορία: | PMIC - Διοικητικά ολοκληρωμένα κυκλώματα δύναμης |
| Βάρος μονάδων: | 0,112877 oz |
