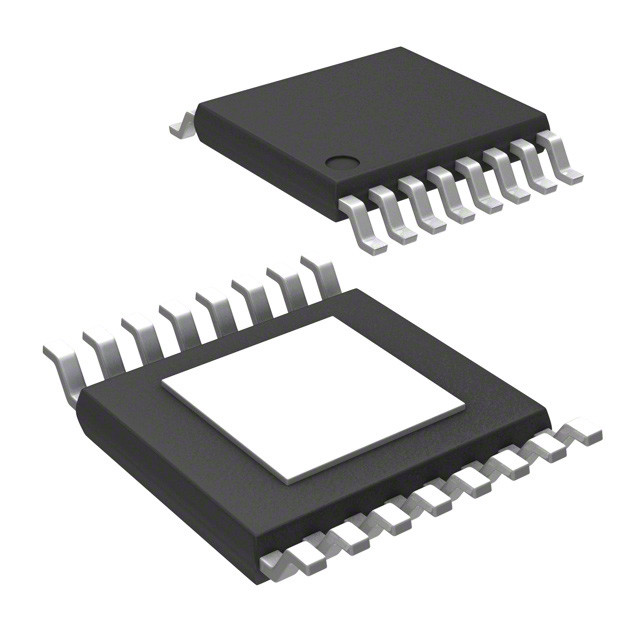

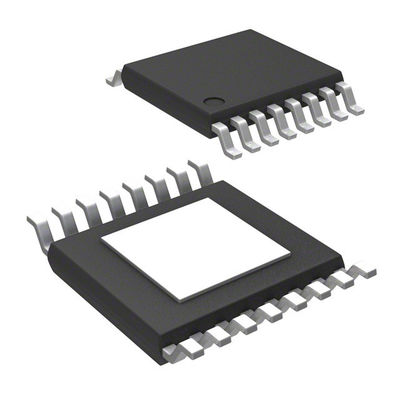

TPS7B7702QPWPRQ1/htssop-16/LDO ρυθμιστές τάσης
Η οικογένεια TPS7B770x-Q1 των συσκευών χαρακτηρίζει έναν ενιαίο και διπλό, υψηλής τάσεως ρυθμιστή χαμηλός-εγκατάλειψης (LDO) με την τρέχουσα αντίληψη, με σκοπό να λειτουργήσει με μια ευρεία σειρά εισαγωγή-τάσης από 4,5 Β σε 40 Β (προστασία απορρίψεων φορτίων 45-β).
Αυτές οι συσκευές παρέχουν ότι η δύναμη στους χαμηλού θορύβου ενισχυτές της ενεργού κεραίας μέσω πείθει το καλώδιο με 300 μΑ ανά ρεύμα καναλιών. Κάθε κανάλι παρέχει επίσης μια διευθετήσιμη τάση παραγωγής από 1,5 Β σε 20 V. Αυτές οι συσκευές παρέχουν τα διαγνωστικά μέσω των τρεχουσών καρφιτσών αίσθησης και λάθους. Για να ελέγξουν το ρεύμα φορτίων, στοιχεία κυκλώματος τρέχων-αίσθησης υψηλός-πλευράς παρέχουν μια ανάλογη αναλογική παραγωγή στο αισθανμένο ρεύμα φορτίων. Η ακριβής τρέχουσα αίσθηση επιτρέπει την ανίχνευση ανοικτών, των κανονικών, και όρων βραχυκυκλώματος χωρίς την ανάγκη για την περαιτέρω βαθμολόγηση. Η τρέχουσα αίσθηση μπορεί να πολλαπλασιαστεί μεταξύ των καναλιών και των συσκευών για να σώσει τους αναλογικούς σε ψηφιακό πόρους μετατροπέων (ΠΑΧ). Κάθε κανάλι εφαρμόζει επίσης το διευθετήσιμο τρέχον όριο με έναν εξωτερικό αντιστάτη.
Μια ενσωματωμένη αντίστροφη δίοδος πολικότητας εξαλείφει την ανάγκη για μια εξωτερική δίοδο. Αυτές οι συσκευές χαρακτηρίζουν το τυποποιημένο θερμικό κλείσιμο, την προστασία κοντός--μπαταριών στην παραγωγή, και την αντίστροφη τρέχουσα προστασία. Κάθε κανάλι έχει την εσωτερική επαγωγική προστασία σφιγκτηρών στην παραγωγή κατά τη διάρκεια επαγωγικού να σβήσει.
Αυτές οι συσκευές λειτουργούν άνω του α – 40°C στη σειρά περιβαλλοντικής θερμοκρασίας +125°C.
| Ιδιότητες προϊόντων | Αξία ιδιοτήτων |
|---|---|
| Texas Instruments | |
| Κατηγορία προϊόντων: | Ρυθμιστές τάσης LDO |
| SMD/SMT | |
| Htssop-16 | |
| 1.5 Β σε 20 Β | |
| 300 μΑ | |
| 2 παραγωγή | |
| Θετικός | |
| 18 UA | |
| 4.5 Β | |
| 40 Β | |
| 73 DB | |
| Διευθετήσιμος | |
| - 40 Γ | |
| + 125 Γ | |
| 350 MV | |
| AEC-Q100 | |
| TPS7B7702-Q1 | |
| Εξέλικτρο | |
| Ταινία περικοπών | |
| MouseReel | |
| Εμπορικό σήμα: | Texas Instruments |
| Τάση εγκατάλειψης - Max: | 500 MV |
| Κανονισμός γραμμών: | 10 MV |
| Κανονισμός φορτίων: | 20 MV |
| Υγρασία ευαίσθητη: | Ναι |
| Λειτουργούν ρεύμα ανεφοδιασμού: | 600 UA |
| Λειτουργούσα σειρά θερμοκρασίας: | - 4 |
| Σειρά τάσης παραγωγής: | 1.5 Β σε 20 Β |
| Προϊόν: | Ρυθμιστές τάσης LDO |
| Τύπος προϊόντων: | Ρυθμιστές τάσης LDO |
| Ποσότητα πακέτων εργοστασίων: | 2000 |
| Υποκατηγορία: | PMIC - Διοικητικά ολοκληρωμένα κυκλώματα δύναμης |
| Τύπος: | Δύο καναλιών κεραία LDO με την τρέχουσα αίσθηση |
| Βάρος μονάδων: | 0,004586 oz |
